距離の旗揚げ
AutoCAD2017を使用しております。

 現在、用地業務の編集で境界線の辺長を旗揚げする作業を行っています。

この作業が大量にあり、現在手入力作業のため、かなり大変で困っています。

たとえば、標高旗揚げマクロのように、引き出し線で距離の旗揚げを行うマクロは可能でしょうか?

これができれば、かなり作業の省力化が図れて助かるのですが、いかがでしょうか?


  • morimoto
  • 2017/07/19 (Wed) 10:39:34
Re: 距離の旗揚げ
今現状のコマンド作業内容順を
詳しくご記入願います。

※新規投稿時のお願い
2.マクロ作成及び修正等の内容は、なるべく最初に明記願います。
  ※現状の操作内容や、コマンド操作内容を明記して下さい。
  ※指定色・線種・画層名等ある場合も、明記願います。

参照願います。
  • とってぃ
  • 2017/07/19 (Wed) 10:46:08
Re: 距離の旗揚げ
ご希望の旗揚げの形式をもう少し詳しく説明された方がいいと思います。
辺長の単位(mなのかkmなのか)、接頭辞はつくのかどうか(L=〇〇)とか、単位がいるのかどうか。
できれば、現状の旗揚げの形状を画像ファイルで示すことはできませんか?
  • LUNE
  • 2017/07/19 (Wed) 13:49:26
Re: 距離の旗揚げ
引出線はありませんが、下記のマクロでOKかと・・・
http://www7b.biglobe.ne.jp/~den-eng/Free/ac/ac01.html#07
  • Den
  • 2017/07/19 (Wed) 14:45:29
Re: 距離の旗揚げ
説明不足でした。すみません。

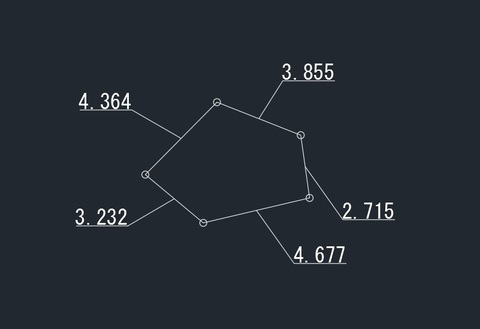

引き出し線付距離表示マクロは、添付画像のようなイメージです。

ちなみに、辺長はmmで描いていますが、旗揚げはm表記にしたいと考えています。

いかがでしょうか?
  • morimoto
  • 2017/07/20 (Thu) 10:18:31
Re: 距離の旗揚げ
こんな感じかな?

1)マクロ起動
2)線分の端点側を選択(ポリラインの線分も可)
3)引出し位置を指定
4)2)へ戻る(Escで終了)

*^C^C_ucs;ob;^X^X【線分の端点側を指示/Escで終了】^X\_id;mid;@;$M=_ucs;p;_leader;non;@;\^M$(rtos,$(*,$(index,0,$(getvar,lastpoint)),0.002),2,3);^M

注意)寸法スタイルは矢印がないタイプを作成してください。

14:58に修正しました。
  • Den
  • 2017/07/20 (Thu) 12:51:47
