匿名ブロックについて
こんにちは。
AUTOCAD2015Rを使用しています。

最近、外注等との仕事が増えており、
いただいた図面が匿名ブロックに
なっていることが多いです。
編集も効かず、困っています。

マクロで名前の変更又は
分解もしくは編集ができるようにすることは
可能でしょうか???
  • nami
  • 2018/09/21 (Fri) 12:01:36
Re: 匿名ブロックについて
匿名ブロックとは=A$CXXXXXXなどのことですか?
であればブロックエディタで編集も名前変更(rename)もできそうですけど
>編集も効かず、困っています。
とはどのような編集が効かないのでしょうか?

>分解もしくは編集ができるようにすることは
分解して良いのであれば、マクロにしなくても分解すれば良いだけではないでしょうか?

もっともlt版しか使ったこと無いので全然関係ないことを言っている可能性もありますので
間違っていたらスルーして下さい。


  • chibi-tom
  • 2018/09/21 (Fri) 12:44:33
Re: 匿名ブロックについて
chibi-tom様
ありがとうございます。

匿名ブロックとは「*E」「*U]から
始まるブロックです。
編集しようにも、名前がついておらず、
エディタやインプレイス編集、分解、色変更等ができません。

宜しくお願い致します。
  • nami
  • 2018/09/21 (Fri) 13:03:26
Re: 匿名ブロックについて
元データが3Dの可能性あるかもしれないですね
lt版でもブロックのジオメトリの尺度が正対でない場合
(ブロックをアイソメ図にした場合等)
同じような現象がありました。
そのときの対応策は自分には見つけられませんでした。
(自分の書いた図面だったのでブロックを分解してからアイソメし直しました)

なので申し訳ありませんがお役に立てないみたいです。
  • chibi-tom
  • 2018/09/21 (Fri) 14:07:47
Re: 匿名ブロックについて
chibi-tom様
ありがとうございます。

私も現象が全くわからなくて。。
不思議です。
分解もできないので
修正に困るんですよね。。。

お返事ありがとうございました!
  • nami
  • 2018/09/25 (Tue) 15:13:53
Re: 匿名ブロックについて
いまさらですがこんなページを発見しました。
(分解もできないとのことなのでまた違う問題かもしれませんが)

https://forums.autodesk.com/t5/autocad-lt-ri-ben-yu/reiautomoderu-bian-huansurutoburokku-mingga-etonaru/td-p/6897498

すでに解決されていると良いなぁと思いつつ
きになっていたのでご報告
  • chibi-tom
  • 2019/05/17 (Fri) 11:06:08
Re: 匿名ブロックについて

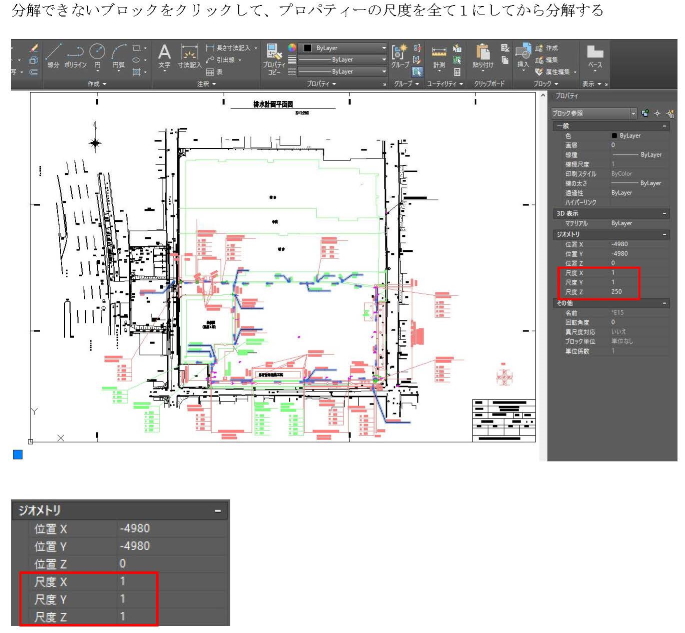

分解できないブロックをクリックして、プロパティーのジオメトリの3Dの尺度Zを1にしてから分解する
  • bokumako
  • 2020/02/04 (Tue) 19:55:57
