はじめまして。
ACAD 2016で下記の作業をマクロかなにかでできますでしょうか。

中心軌跡を描画
１．点と線の間の中心軌跡
２．点と円の間の中心軌跡
３．線と円の間の中心軌跡
２か所選択し、軌跡を描画したく、今は円を多数描きその中心をポリライン等で結んでおり、時間がかかって何とかならいか思案しております。

どうぞよろしくお願いいたします。

2点間の中心を簡単に指定したいということなら
Ctrl+J又はMTP(コマンド変更子)を使えばよいと思いますが

意味が違ったらスルーでお願いします。

状況がよくわからないので、
その「円を多数描いてポリラインで結んだ」
状態の画像を提示してくれませんか？

こんな感じです。
円をどれだけ書くかで、中心軌跡の精度が左右します。

うぅぅぅぅぅぅん　。。。。

やりたいことは理解できました。

それをマクロで実現する方法が思いつかないです。
ちょっと考えてみますが、、、、難題だなぁ。


R版だとlispやVBAが使えるので作図処理じゃなく、計算処理の方が簡単かな。
自由曲線だとそれも難しいけど。

とりあえず、他の人の回答に期待！

座標系を適当にとると問題の軌跡は

X^2+(Y-y0)^2=r^2　　　①
X^2+Y^2=(R-r)^2　　　　②

①、②を解いて

R^2/(R^2-y0^2)*X^2+(Y-y0/2)^2=(R/2)^2

という楕円になります。

y0は点の位置
Rは接する大きい円の半径
rは接する小さい円の半径
X、Yは問題の円の中心座標


なので楕円をダイレクトに書いてもいいのですが、

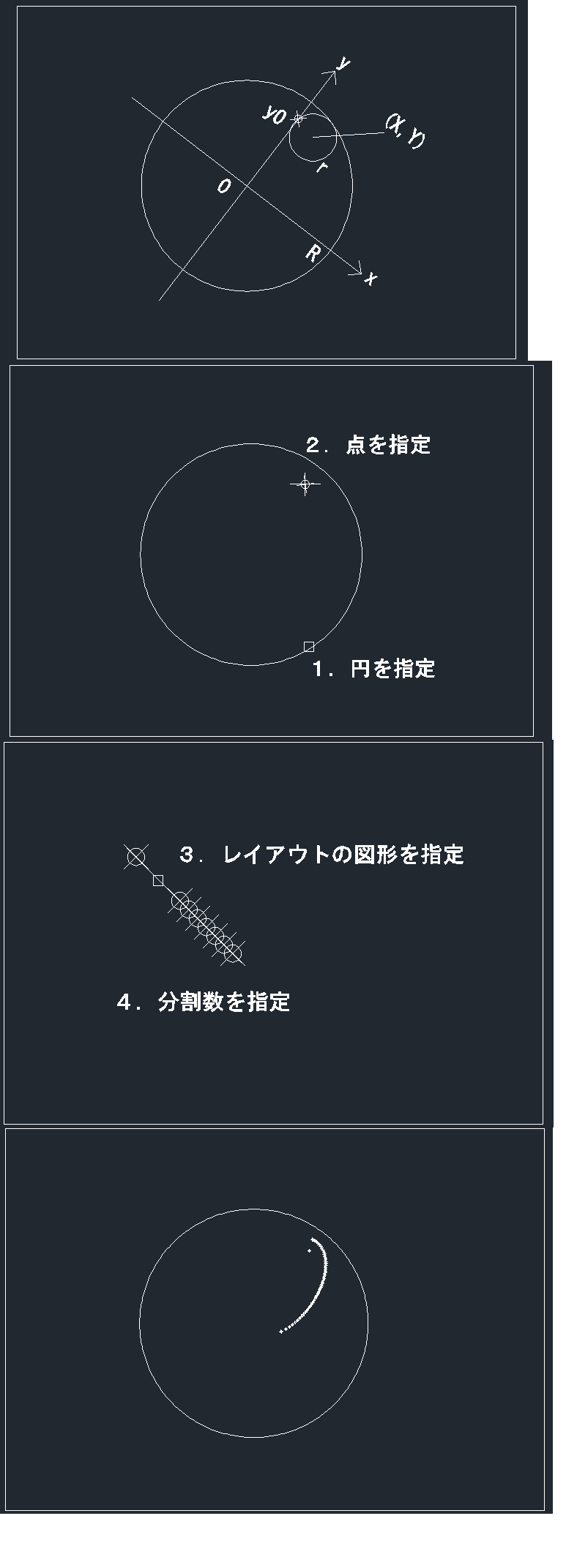

マクロで作図するとこんな感じ、接円の描画が不安定で
狙いどおり順番に点を取れないのでポリラインでは書けませんでした。
点で書いているのであとは適当に描画してください。

*^C^C$M=setenv;to;0;$(if,$(=,$(getenv,to),0),undo;be;ucs;ob;\dist;nea;@;non;0<0;pline;non;0<0;nod;\;$M=area;;l;erase;l;;ucs;z;"""$(getvar,lastangle)r""";;z;-90;setenv;to;1)$(if,$(=,$(getenv,to),1),id;nea;$(getvar,distance)<100;$M=;nod;$(getvar,perimeter)<N;setenv;o0;"""$(getvar,lastpoint)""";;to;2)$(if,$(=,$(getenv,to),2),;p0;$(getvar,lastpoint);pline;qua;$(getvar,distance)<N;qua;$(getvar,distance)<E;;copybase;non;0<0;l;;erase;l;;setenv;to;3)$(if,$(=,$(getenv,to),3),-layout;d;lo0;;n;lo0;;s;lo0;point;0<0;erase;all;;pasteclip;0<0;zoom;e;divide;\\setenv;i;1;;to;4)$(if,$(=,$(getenv,to),4),;to;5;select;l;;ucs;ob;l;id;non;0<0;ucs;p;$M=erase;l;;setenv;p$(getenv,i);"""$(getvar,lastpoint)""";;i;$(+,$(getenv,i),1);;to;4)$(if,$(=,$(getenv,to),5),model;-layout;d;lo0;setenv;i;$(-,$(getenv,i),2);;cnt;$(-,$(getenv,i),2);;to;6)$(if,$(=,$(getenv,to),6),circle;3p;nod;$(getenv,p0);tan;$(getenv,o0)^H^H;non;$(getenv,p$(getenv,i))^H^H;ucs;ob;l;id;non;0<0;ucs;p;erase;l;;setenv;to;7)$(if,$(=,$(getenv,to),7),;q$(getenv,i);$(getvar,lastpoint);;i;$(-,$(getenv,i),1);;to;$(if,$(>,$(-,$(getenv,i),1),0),6,8;;i;1))$(if,$(=,$(getenv,to),8),point;non;$(getenv,q$(getenv,i));setenv;i;$(+,$(getenv,i),1);;to;9)$(if,$(=,$(getenv,to),9),$(if,$(<=,$(getenv,i),$(getenv,cnt)),;to;8,ucs;p;;p;;p;^Cundo;e))^M


エクセルで①、②をX、Yについて解いてrを変動させて解いて(X,Y)を
得て作図してもできます。

上のは
２．点と円の間の中心軌跡
になります。
３．線と円の間の中心軌跡
は放物線で途中から２．の楕円の軌跡になると思います。

zukki- 様、
ありがとうございます。
ただ、私のAutoCAD Mech. 2016では、マクロが動かなく、色々と試してるのですが、動作が確認できずです。
(´;ω;｀)
もう少し挑戦してみます。。。。

たぶんsetgetenvの問題だと思います。
とってぃさんの
レギュラー版での使用に関する注意事項
https://ameblo.jp/totthi-macro/entry-10895232361.html
をごらんください。

あと、
３．線と円の間の中心軌跡
の線は円の中心を通るのでしょうか？

画像にある「点と点」の場合は、その点と点を直線で結び、その直線を中点で90°回転すれば良いです。
文章にある「点と直線」の場合は、点から直線に垂線を引き、その直線を中点で90°回転すれば良いです。
ちなみに画像にも文章にも有りませんが、「直線と直線」の場合は、構築線コマンドの2等分オプションで一発で引けます。

「点と直線」の場合は、zukki-さんのマクロ


なので、「線と円弧」の場合を作ってみました。
*^C^C$M=setenv;to;0;$(nth,$(getenv,to),;半径増;\;RR;0;;to;1,,)$(nth,$(getenv,to),,;RR;$(getenv,半径増);circle;t;\\$M="""$(getenv,RR)""";ucs;e;l;erase;l;;line;non;0<0;non;@;;ucs;p;setenv;to;2,)$(nth,$(getenv,to),,,;RR;$(+,$(getenv,RR),$(getenv,半径増));circle;t;\\$M="""$(getenv,RR)""";ucs;e;l;line;;non;0<0;;ucs;p;setenv;to;2)^M
