いつもお世話になっております。

マルチテキストの入力に際し、以下の構文を組んで入力をしています。
これを、3点入力でなく2点入力（隅2点）に減らし、高さの指定をその2点のY座標から入力させたいと思っているのですが可能でしょうか？

^C^C_CLAYER;AM_6;mtext;\C;N;H;\J;MC;\

当方はMechanical2013・LT2016です。
よろしくお願い致します。

作ってみました。
お試しください。

♪マルチテキスト２点高さ記入
*^C^C$M=setenv;to;0;$(nth,$(getenv,to),id;\setenv;p1;$M="""$(getvar,lastpoint)""";;to;1,rectang;non;@;\setenv;p2;$M="""$(getvar,lastpoint)""";;to;2;erase;l;,,)$(nth,$(getenv,to),,,;t0;$(if,$(>,$(index,1,$(getenv,p1)),$(index,1,$(getenv,p2))),$(-,$(index,1,$(getenv,p1)),$(index,1,$(getenv,p2))),$(-,$(index,1,$(getenv,p2)),$(index,1,$(getenv,p1))));;to;3,)$(nth,$(getenv,to),,,,-layer;n;AM_6;s;AM_6;;mtext;non;$(getenv,p1);C;N;H;$(getenv,t0);J;MC;non;$(getenv,p2)^h^h)^M

LT2013にて動作確認

ありがとうございます。

申し遅れておりましたが、枠いっぱいの文字の高さで書きたいわけではなく、3.2×図面尺度の高さで書きたいと考えております。
textsizeの割り込みでも最後のコーナー指定で高さが決まっているようで・・・



^C^C_CLAYER;AM_6;mtext;\C;N;H;3.2;J;MC;\

このような見た目でかつ、3.2×図面尺度の文字高さで、mtextで指定した点にオブジェクトの端点を配置したいのです。


どうかご教授お願い致します。

あの・・・
＞高さの指定をその2点のY座標から入力させたいと
最初の要望と全然違うんですが・・・参考マクロも変わってますし・・・

こちらとしましては
なるべくご要望に近づける様にマクロを考えていますので
ご要望自体の文面が違えば、違うものが出来上がります。

以後、ご注意願います。


♪マルチテキスト文字高さ3.2
*^C^Cid;\-layer;n;AM_6;s;AM_6;;mtext;non;@;C;N;H;$M=$(*,$(getvar,dimscale),3.2);J;MC;non;@^M

LT2013にて動作確認

いつもありがとうございます。

意図が伝えきれない文で投稿をしてしまい、申し訳ありません。
依頼をした後も、自らでマクロを弄っていた為、例示が異なったものを挙げてしまいました。
以後気をつけます。

上記のマクロが、LT16とMechanical13にてうまく動作しませんでした。

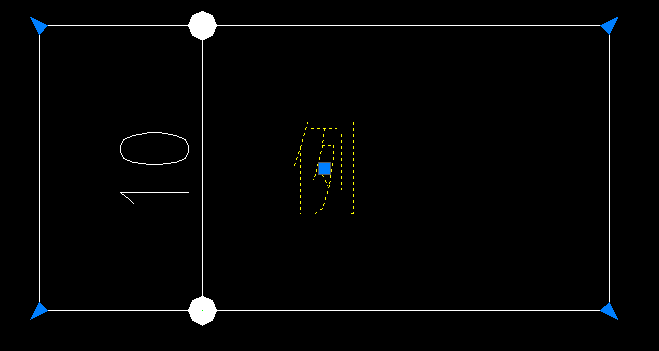

画像添付という手段に気づいておりませんでしたので、添付致します。
改めてですが、
左上をピック→右下をピック→3.2で文字記入→終了後、マルチテキストの幅（青色のツメ）が添付画像のようになる
というものを希望しております。

ご確認お願い致します。

おはようございます。

意味は分かりました。
が、どの様にその状態を作りましたか？
コマンドやシステム変数で、その状態を作る内容の物が見つからないです(^-^;

マクロはコマンドを羅列しただけの簡易的なプログラムですので
マルチテキストの幅（？）を指定するようなコマンドやシステム変数が無いと、出来ません。

御返事ありがとうございます。

マルチテキストの入力後、ツメを選択して（コマンドラインに、ストレッチモードと表示されます。）角を選択して作っております。

マルチテキストの枠サイズを変更するような
コマンドやシステム変数が見当たりませんので
マクロでは無理です。

その様な事がしたい理由は何でしょう？

もし、マスクを掛けたいのが理由なら、この様な処理ではダメでしょうか？

*^C^C_$M=setenv;to;0;$(nth,$(getenv,to),-MTEXT;\$M=J;MC;H;$(*,$(getvar,dimscale),3.2);\;setenv;P1;"""$(getvar,lastpoint);""";to;1,,,,)$(nth,$(getenv,to),,;P3;$(/,$(+,$(index,0,$(getenv,P1)),$(index,0,$(getvar,lastpoint))),2)","$(/,$(+,$(index,1,$(getenv,P1)),$(index,1,$(getvar,lastpoint))),2);;to;2,,,)$(nth,$(getenv,to),,,;w1;$(-,$(index,0,$(getenv,P1)),$(index,0,$(getvar,lastpoint)));;h1;$(-,$(index,1,$(getenv,P1)),$(index,1,$(getvar,lastpoint)));;to;3,,)$(nth,$(getenv,to),,,,$(if,$(<,$(getenv,w1),0),;w1;$(*,-1,$(getenv,w1));)$(if,$(<,$(getenv,h1),0),;h1;$(*,-1,$(getenv,h1)););to;4,)$(nth,$(getenv,to),,,,,-MTEXT;non;$(getenv,P3);J;MC;H;$(*,$(getvar,dimscale),3.2);c;d;$(getenv,w1);;$(getenv,h1))^M

あと一歩。
マスクを掛ける部分をマクロ化できなかった。
＿|￣|○

お世話になっております。

マスクのためではなく、図面整備の際に統一されていると楽だと考えた為でした。

そうですか・・・
奮戦して頂いた上で申し訳無いですが、今回は諦めようと思っております。
